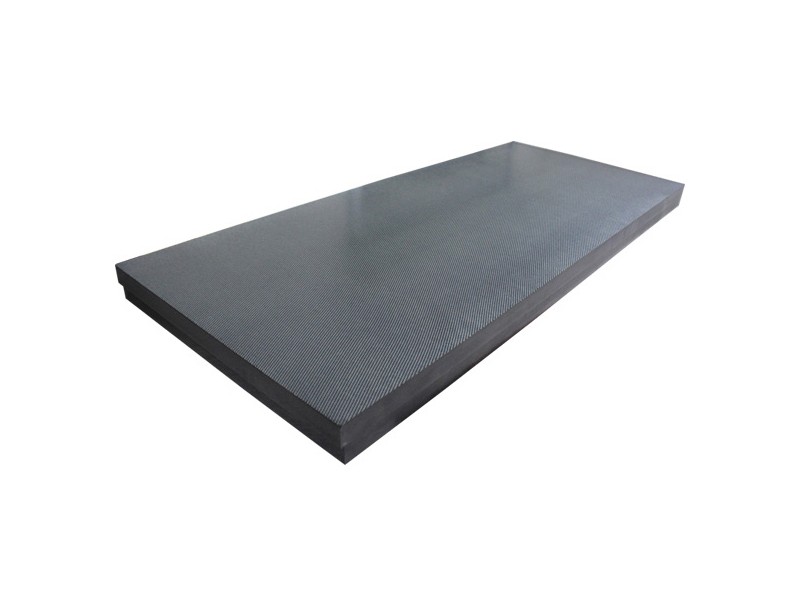

Se trata de un material compuesto de fibra de carbono con excelente resistencia mecánica y alta estabilidad térmica dimensional. Este material se utiliza habitualmente en el campo de la traumatología, por ejemplo, en sistemas de fijación interna (brazos de puntería), sistemas de fijación externa y otros componentes estructurales.

El PEEK, como resina termoplástica de alto rendimiento y líder en plásticos de ingeniería especiales, ofrece un desempeño excepcional en diversos aspectos. Al combinarse con fibras de carbono continuas, se potencian las propiedades de ambos materiales, logrando un rendimiento general aún mejor. Los compuestos termoplásticos de fibra de carbono continua (CF) y PEEK se utilizan ampliamente en los sectores aeroespacial, militar, médico, automotriz y otros, gracias a su excelente rendimiento, y actualmente son objeto de investigación y atención en importantes universidades, instituciones de investigación y empresas.


Rendimiento de los materiales compuestos termoplásticos continuos de CF/PEEK

Elementos de prueba Normas de ensayo Unidad Laminación de tiras unidireccionales
(LU-CF/PEEK)
con disposición a 0° y prueba a 0°. 		Laminación de tiras unidireccionales
(LU-CF/PEEK)
capa de colocación de 0/90°
Laminación de material de refuerzo de tejido
(LF-CF/PEEK)
Densidad ASTM D792 g/cm³ 1.59 1,58 1.55
Contenido de masa de fibra de carbono ASTM D3529 % 66 66 60
Dureza ASTM D785 / 105 104 102
Resistencia a la tracción ASTM D3039 MPa 2200 880 700
Módulo de elasticidad a la tracción ASTM D3039 GPa 130 73 70
Resistencia a la flexión ASTM D7264 MPa 2000 1400 900
Módulo de flexión ASTM D7264 GPa 116 65 73
Resistencia a la compresión ASTMD 6641 MPa 1200 670 630
Módulo de compresión ASTMD 6641 GPa 120 60 56
Temperatura de deformación en caliente ASTM D648 ℃ 332 332 332
Resistencia a la compresión después del impacto ASTM D7317 MPa 220 225 230
Tenacidad a la fractura entre capas de tipo I ASTM D5528 J/m² 1400 1410 1430
Resistencia al corte en el plano ASTM D3518 MPa 78 80 83
Fuerza corta del sorgo ASTM D2344 MPa 115 90 83

Nota: LU-CF/PEEK es una lámina laminada unidireccional, mientras que LF-CF/PEEK es una lámina laminada de tejido preimpregnado.
